Grevenbroich ist eine Stadt, deren Bodenprofil untrennbar mit der jüngeren Industriegeschichte verbunden ist. Der Tagebau hat über Jahrzehnte hinweg massive Eingriffe in den natürlich gewachsenen Untergrund hinterlassen, sodass wir heute bei nahezu jeder Baugrunduntersuchung auf rekultivierte Kippenböden und Auenlehme der Erft treffen. Diese feinkörnigen Substrate verlangen eine präzise Bestimmung ihrer Zustandsgrenzen, bevor überhaupt an Gründungen oder Erdbau zu denken ist. Ohne die Atterberg-Grenzen tappt man bei der Einschätzung des Verformungsverhaltens und der Wasserdurchlässigkeit im Dunkeln. Unser Labor in der Region hat sich auf diese spezifischen, oft heterogenen Mischböden zwischen Lösslehm und umgelagertem Tertiärmaterial eingestellt und liefert belastbare Kennwerte für Ihre Baugrundgutachten.
Die Fließgrenze ist in Grevenbroichs Kippenböden oft das einzige Warnsignal vor unerwarteten Setzungen.
Ablauf und Umfang
Örtliche Baugrundfaktoren
Der Wechsel von trockenen Hochterrassenkiesen zu nassen, bindigen Erftauen in Grevenbroich erzeugt ein Mosaik aus sehr unterschiedlichen Baugrundrisiken. Während der Kies kaum Probleme macht, reagieren die feinkörnigen Böden extrem empfindlich auf Wasserzutritt. Ein Boden mit einer hohen Plastizitätszahl kann bei Wasseraufnahme um ein Vielfaches quellen und bei Austrocknung schrumpfen – das gefährdet flach gegründete Bauwerke, leichte Hallenböden und Versorgungsleitungen gleichermaßen. Wir haben mehrfach erlebt, dass ohne Atterberg-Grenzen klassifizierte Auffüllungen später Setzungsdifferenzen von mehreren Zentimetern zeigten, obwohl die Tragfähigkeit im trockenen Zustand völlig ausreichend schien. Die DIN 4022 verlangt daher für bindige Böden zwingend die Angabe der Zustandsgrenzen im Baugrundgutachten. Gerade in der Nähe rekultivierter Tagebauflächen, wo der Boden noch kein natürliches Gleichgewicht erreicht hat, ist dies keine Formalie, sondern eine zentrale Sicherheitsfrage.
Referenznormen
DIN EN ISO 17892-12, DIN 4022 (Baugrund), DIN 18196 (Bodenklassifikation)
Zugehörige Fachleistungen

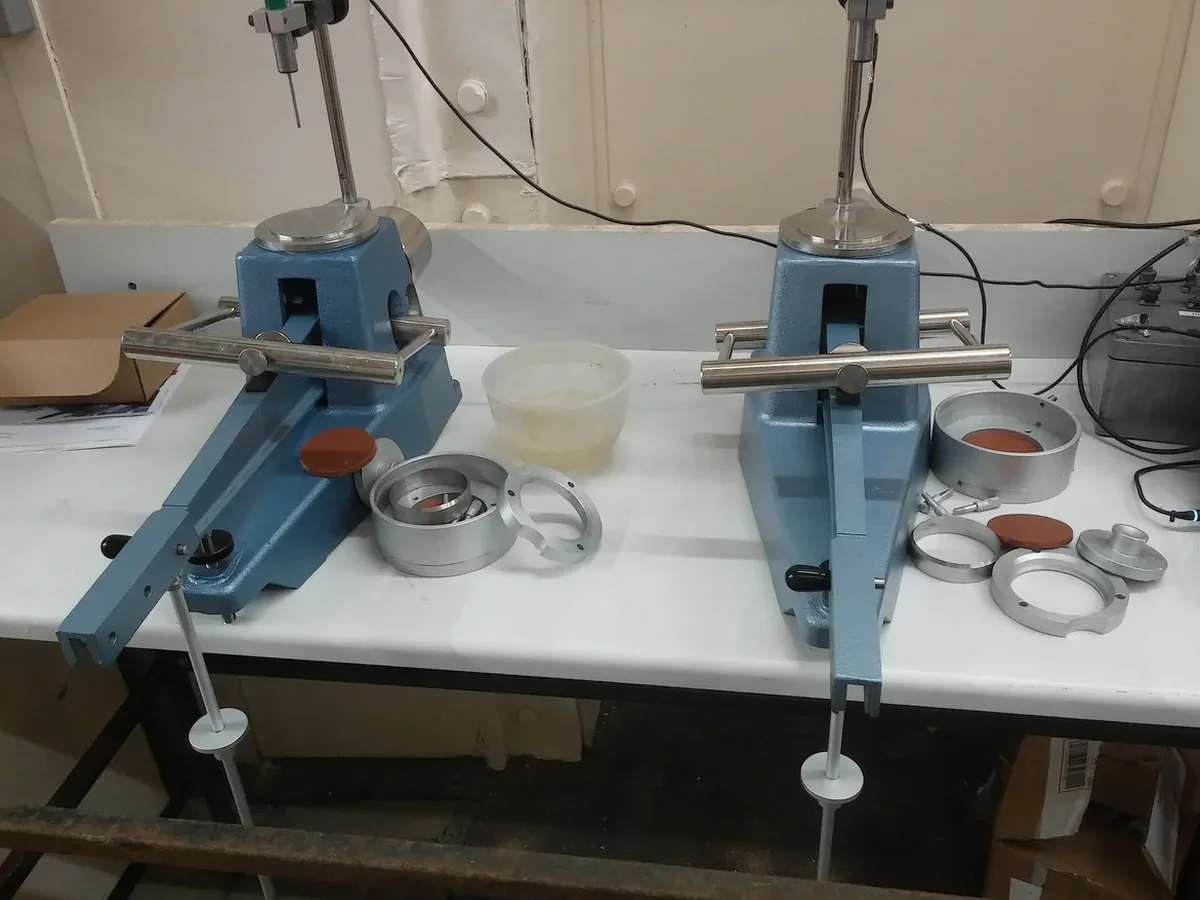

Bestimmung der Atterberg-Grenzen
Ermittlung von Fließgrenze (wL), Ausrollgrenze (wP) und Plastizitätszahl (IP) an gestörten Proben aus Schürfgruben oder Rammkernsondierungen. Klassifikation des Feinbodens als Grundlage für Setzungs- und Verdichtungsprognosen.
Klassifikation nach DIN 18196
Einordnung in die Bodengruppen (z.B. UL, UM, TL, TM) basierend auf Atterberg-Grenzen und Korngrößenverteilung. Unverzichtbar für die Definition von Schüttbedingungen und Frostempfindlichkeit.
Zusätzliche Konsistenzbestimmung
Bestimmung der natürlichen Wassergehalte und Berechnung der Konsistenzzahl (IC) für die direkte Beschreibung des aktuellen Bodenzustands – von breiig bis halbfest.
Typische Parameter
Fragen und Antworten
Was kosten die Atterberg-Grenzen für eine Bodenprobe aus Grevenbroich?
Für eine Standardbestimmung der Fließ- und Ausrollgrenze inklusive Protokollierung nach DIN EN ISO 17892-12 liegen die Kosten bei €70 bis €110 je Probe. Der Preis richtet sich danach, ob zusätzliche Wassergehalte oder eine Klassifikation nach DIN 18196 erforderlich sind.
Warum sind die Atterberg-Grenzen bei den Kippenböden im Tagebau-Umfeld so wichtig?
Kippenböden sind technisch gesehen junge, unkonsolidierte Sedimente ohne gewachsenes Gefüge. Ihre Plastizität schwankt auf engstem Raum, weil das Material aus verschiedenen geologischen Schichten gemischt wurde. Ohne die Bestimmung der Fließgrenze kann man das Setzungspotenzial und die Gefahr von innerer Erosion bei Wasserzutritt nicht sicher beurteilen.
Wie viel Probenmaterial benötigen Sie für die Analyse?
Für die alleinige Bestimmung der Atterberg-Grenzen reichen etwa 200 Gramm des luftgetrockneten Feinanteils unter 0,4 Millimeter. In der Praxis senden Sie uns einen 1-kg-Beutel aus der gestörten Probe; das genügt dann auch für eventuelle Zusatzversuche wie die Korngrößenanalyse.
Kann man aus der Plastizitätszahl direkt die Tragfähigkeit ableiten?
Nicht direkt, aber indirekt schon. Eine hohe Plastizitätszahl (IP > 20 %) weist auf einen sehr aktiven Ton hin, der bei Wasseraufnahme stark quillt und im trockenen Zustand schrumpft. Das ist ein Warnhinweis für geringe Tragfähigkeit und große Setzungsdifferenzen. Die eigentliche Tragfähigkeitsziffer liefert dann der Plattendruckversuch vor Ort.
