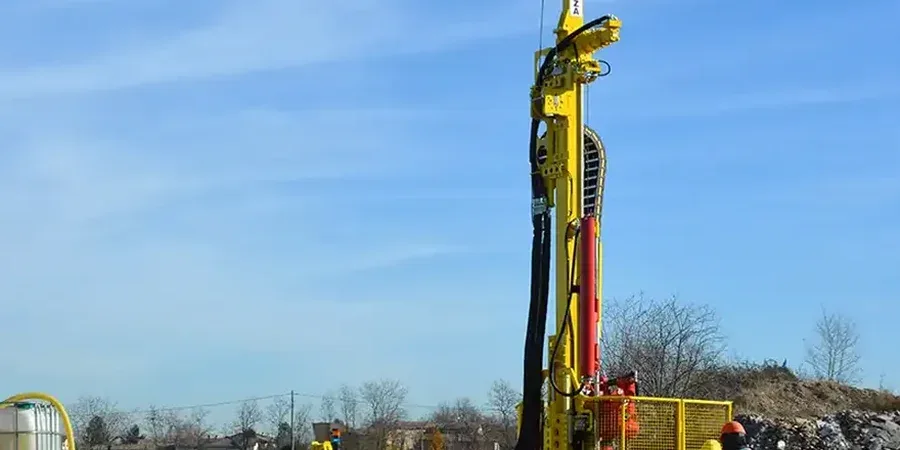

In Grevenbroich prägen die Lockergesteine der Niederrheinischen Bucht den Baugrund: mächtige quartäre Kies-Sand-Abfolgen, durchsetzt mit tonig-schluffigen Lagen aus der Urstromtal-Phase. Wer hier ein Bauvorhaben plant – vom Einfamilienhaus in der Südstadt bis zum Gewerbebau am Tagebauumfeld – muss mit abrupt wechselnden Lagerungsdichten rechnen. Der Standard Penetration Test (SPT) liefert genau dafür den robusten Kennwert: die Schlagzahl N30, mit der wir die Tragfähigkeit nichtbindiger Böden bis in 15 oder 20 Meter Tiefe bewerten. In Grevenbroich mit seinen 65.000 Einwohnern und der Lage am Rand der rekultivierten Braunkohleflächen ist die Kenntnis der tatsächlichen Lagerungsdichte kein akademisches Detail, sondern die Basis jeder sicheren Gründung. Unser Labor arbeitet nach DIN EN ISO 22476-3 und kombiniert den SPT mit der Korngrößenanalyse aus dem Bohrklein, um das bodenmechanische Bild lückenlos zu schließen.
Die N30-Schlagzahl des SPT in Grevenbroich entscheidet darüber, ob eine Flachgründung ausreicht oder eine Tiefgründung mit Pfählen erforderlich wird.
Ablauf und Umfang
Örtliche Baugrundfaktoren
Der häufigste Fehler in Grevenbroich ist die Gleichsetzung von SPT-Ergebnissen aus verschiedenen Tiefen ohne Berücksichtigung der Überlagerungsspannung. Ein N30-Wert von 15 in 2 m Tiefe beschreibt eine völlig andere Lagerungsdichte als dieselbe Schlagzahl in 8 m Tiefe. Wir normieren die Messwerte konsequent auf (N1)60 und beziehen die effektive Vertikalspannung mit ein. Ein weiteres Risiko entsteht, wenn bei erkundeten Kieslagen auf eine Nachverdichtung verzichtet wird, obwohl die SPT-Schlagzahlen im unteren Bereich streuen – später zeigen sich dann Setzungsdifferenzen unter dynamischer Last. In den ehemaligen Tagebaurandgebieten kommt hinzu, dass anthropogene Auffüllungen und gewachsener Boden oft scharfkantig verzahnt sind; ohne SPT-gestützte Tiefenstaffelung bleiben solche Grenzflächen unsichtbar. Die DIN 4020 verlangt einen direkten Aufschluss, und genau dafür ist der SPT im Rheinischen Revier das robuste Werkzeug.
Videomaterial
Referenznormen
DIN EN ISO 22476-3:2012 – Geotechnische Erkundung und Untersuchung – Felduntersuchungen – Teil 3: Standard Penetration Test, DIN 4020 – Geotechnische Untersuchungen für bautechnische Zwecke, Eurocode 7 (EN 1997-2:2007) – Ergänzende Regelungen zur Baugrunderkundung
Zugehörige Fachleistungen
SPT-Basisaufschluss
1 bis 4 Sondierpunkte, inkl. Schichtenverzeichnis, N30-Diagramm und Fotodokumentation der Bohrkerne.
SPT + Korngrößenanalyse
Erweiterung des Basisaufschlusses um Sieblinien aus dem Bohrklein gemäß DIN EN ISO 17892-4, ideal für die Filter- und Gründungsbemessung.
Geotechnischer Bericht
Zusammenführung aller SPT- und Labordaten mit Gründungsempfehlung, Setzungsberechnung und Aussagen zur Homogenität des Baugrunds.
Typische Parameter
Fragen und Antworten
Was kostet ein SPT in Grevenbroich?
Für einen SPT-Einsatz mit einem Sondierpunkt bis 10 m Tiefe liegen die Kosten je nach Aufwand und Laborumfang zwischen 550 und 680 Euro. Bei mehreren Sondierpunkten oder größeren Tiefen staffeln sich die Preise degressiv.
Bis zu welcher Tiefe ist der SPT in den Böden Grevenbroichs sinnvoll?
In den sandig-kiesigen Lockergesteinen der Niederrheinischen Bucht erreichen wir mit dem SPT üblicherweise Tiefen zwischen 12 und 20 m. Bei groben Kieslagen über 30 mm Korndurchmesser stoßen wir an die mechanischen Grenzen des Gestänges und empfehlen ergänzend den CPT-Versuch.
Wie viele Sondierpunkte brauche ich für ein Einfamilienhaus in Grevenbroich?
Für ein Einfamilienhaus auf einem Grundstück bis 600 m² sind in der Regel 2 SPT-Sondierungen ausreichend, sofern der Untergrund nicht durch Tagebauauffüllungen gestört ist. Bei Auffüllungsverdacht raten wir zu 3 Aufschlusspunkten, um die laterale Variabilität zuverlässig zu erfassen.
Wird der SPT auch für die Pfahlbemessung in Grevenbroich eingesetzt?
Ja, die N30-Werte aus dem SPT fließen direkt in empirische Pfahlbemessungsverfahren ein, etwa zur Abschätzung des Spitzendrucks und der Mantelreibung bei Bohrpfählen. In Kombination mit Laborwerten aus der Korngrößenanalyse erstellen wir daraus die Pfahlstatik nach den Empfehlungen des Arbeitskreises Pfähle (EA-Pfähle).
