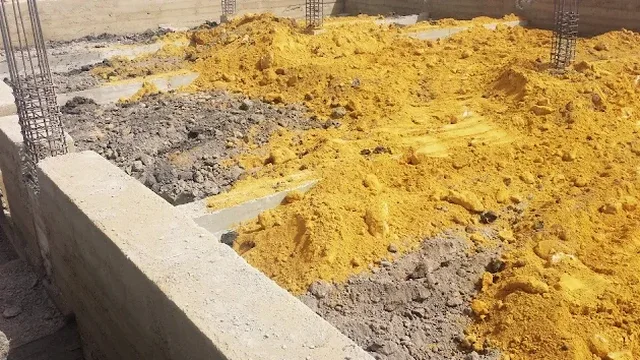

Wer in Grevenbroich ein Grundstück bebaut, merkt schnell, dass der Untergrund hier seine eigene Sprache spricht. Zwischen der flachen Erftaue mit ihren bindigen Auenböden und den höher gelegenen Hauptterrassenkanten der Rheinebene liegen nur wenige hundert Meter – aber geotechnisch gesehen Welten. In der Innenstadt rund um die Fußgängerzone hat man es oft mit sandig-kiesigen Ablagerungen zu tun, während man Richtung Kapellen oder Wevelinghoven auf weichere, setzungsempfindliche Schichten trifft. Eine saubere Stützwandbemessung muss diese kleinräumigen Wechsel genau abbilden, sonst wird aus einem geplanten Höhenversprung schnell ein Risiko. Bevor die statische Berechnung beginnt, lohnt sich ein Blick in die Baugrundhistorie des Standorts, und für tiefere Aufschlüsse kombinieren wir oft das SPT-Bohrung mit Laborversuchen zur Festigkeitsbestimmung.
Die Stützwandbemessung in Grevenbroich folgt dem Nachweiskonzept GEO-2 und GEO-3 nach DIN EN 1997-1:2014 – Bemessung über Erfahrungswerte und direkte Laborparameter.
Ablauf und Umfang
Örtliche Baugrundfaktoren
Ein Klassiker, den wir in Grevenbroich immer wieder sehen: Der Bodengutachter wird erst gerufen, wenn die Baugrube offen ist und die geplante Wandhöhe plötzlich nicht mehr zum anstehenden Boden passt. Dann steht man da mit einer statischen Vorbemessung, die für einen homogenen Kies angesetzt war, und findet einen geschichteten Wechsel aus Auelehm und Terrassensedimenten vor. Die Folgen sind Verzögerungen, umgeplante Gründungstiefen und im schlimmsten Fall eine unbrauchbare Bewehrungsführung. Ein zweiter typischer Fehler ist die Vernachlässigung des Sickerwasserdrucks hinter der Wand. In der Erftniederung kann schon ein mittlerer Hochwasserstand den Erddruck so weit erhöhen, dass die Kippsicherheit rechnerisch unterschritten wird. Eine belastbare Stützwandbemessung verlangt zwingend eine saubere hydrogeologische Modellierung und eine konservative Annahme des Bemessungswasserstands.
Referenznormen
DIN EN 1997-1:2014-03 (Eurocode 7: Entwurf, Berechnung und Bemessung in der Geotechnik), DIN 4085:2017-08 (Baugrund – Berechnung des Erddrucks), DIN 1054:2021-04 (Baugrund – Sicherheitsnachweise im Erd- und Grundbau), DIN EN 1998-5:2010-12 (Eurocode 8: Auslegung von Bauwerken gegen Erdbeben – Gründungen, Stützbauwerke)
Zugehörige Fachleistungen
Geotechnischer Bericht mit Standsicherheitsnachweisen
Zusammenstellung aller Baugrundkennwerte, Ermittlung des charakteristischen und des Bemessungswerts des Erddrucks, rechnerische Führung der Nachweise gegen Gleiten, Kippen und Grundbruch nach DIN 1054. Inklusive Angaben zur erforderlichen Einbindetiefe und Frostsicherheit.
Baugrunderkundung und laborative Scherparameterbestimmung
Durchführung von Sondierungen und Entnahme gestörter sowie ungestörter Proben. Rahmenscherversuche und Triaxialversuche zur direkten Bestimmung des wirksamen Reibungswinkels und der Kohäsion für jede maßgebende Bodenschicht im Projektgebiet Grevenbroich.
Typische Parameter
Fragen und Antworten
Welche Bodenkennwerte sind für die Stützwandbemessung in der Erftaue von Grevenbroich typisch?
In der Erftaue treffen wir häufig auf weichplastische Auenlehme mit undrainierten Kohäsionen cu zwischen 15 und 40 kPa und effektiven Reibungswinkeln um 25° bis 27,5°. Die steiferen Terrassensedimente der Hauptterrasse liefern dagegen Reibungswinkel um 32,5° bis 37,5° bei geringer Kohäsion. Die genauen Werte hängen von der Tiefenlage und der lokalen Vorbelastung ab und müssen durch Labor- und Feldversuche abgesichert werden.
Muss ich in Grevenbroich mit drückendem Wasser hinter der Stützwand rechnen?
In weiten Teilen Grevenbroichs, besonders nahe der Erft und in den Niederungen, steht das Grundwasser relativ hoch an – oft weniger als 2 Meter unter Geländeoberkante. Bei Hochwasserereignissen kann der Spiegel kurzfristig noch höher steigen. Deshalb wird in der Bemessung konservativ ein Bemessungswasserstand auf GOK-Niveau oder knapp darunter angesetzt, wenn keine dauerhaft wirksame Dränage nachgewiesen wird. Der hydrostatische Druckanteil muss dann voll auf den Erddruck aufgeschlagen werden.
Was kostet eine Stützwandbemessung inklusive Baugrundgutachten in Grevenbroich?
Für ein typisches Einfamilienhausprojekt mit einer Stützwand von bis zu 3 Metern Höhe bewegen sich die Kosten für Erkundung, Labor und den vollständigen geotechnischen Bericht mit Standsicherheitsnachweisen zwischen 930 € und 4.050 €. Der genaue Preis hängt von der Anzahl der Sondierungen, dem erforderlichen Laborumfang und der Komplexität des Schichtenmodells ab.
Welche Norm regelt die Stützwandbemessung in Deutschland verbindlich?
Maßgebend ist das Paket aus Eurocode 7 (DIN EN 1997-1:2014-03) mit dem nationalen Anhang DIN EN 1997-1/NA. Für die Sicherheitsnachweise gilt ergänzend die DIN 1054:2021-04. Die Berechnung des aktiven Erddrucks erfolgt nach DIN 4085:2017-08. Bei Erdbebeneinwirkung wird zusätzlich der Eurocode 8 Teil 5 (DIN EN 1998-5) herangezogen.
