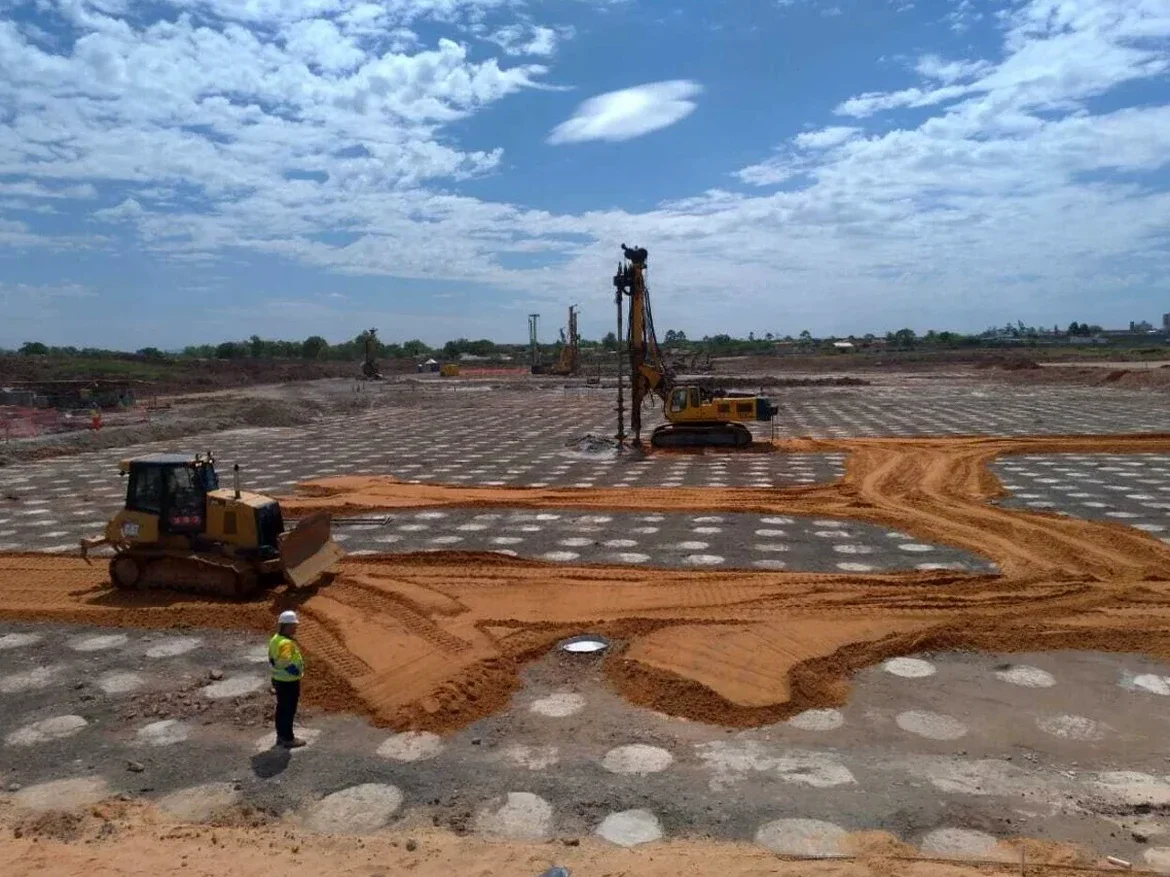

Grevenbroich liegt am Rand der Niederrheinischen Bucht, einer der seismisch aktivsten Zonen Deutschlands nördlich der Alpen. Die Stadt mit rund 64.000 Einwohnern verzeichnete 1992 das Roermond-Beben der Stärke 5,9, dessen Epizentrum keine 40 Kilometer entfernt lag und das in weiten Teilen des Rheinlands Schäden verursachte. Die heterogenen Lockergesteinsablagerungen aus Terrassenschottern und Auelehmen, die hier Mächtigkeiten von über 100 Metern erreichen, können seismische Wellen signifikant verstärken. Eine pauschale Einstufung nach Karte genügt deshalb nicht, wenn Sie auf diesen Böden ein Mehrfamilienhaus, eine Industriehalle oder ein Infrastrukturbauwerk errichten. Die seismische Mikrozonierung liefert ein grundstücksscharfes Antwortspektrum und berücksichtigt lokale Resonanzeffekte, die mit Standardverfahren nicht erfassbar sind. Für Grevenbroich kombinieren wir geophysikalische Feldmessungen mit Laboranalysen nach DIN EN 1998-1/NA, um die tatsächliche Baugrundbeanspruchung im Erdbebenfall zu quantifizieren.
Die Bodenverstärkung in den Lockersedimenten Grevenbroichs kann die spektrale Beschleunigung gegenüber dem Referenzfels um mehr als 100 Prozent erhöhen – ein Unterschied, der über die Standsicherheit im Lastfall Erdbeben entscheidet.
Ablauf und Umfang
Örtliche Baugrundfaktoren
Ein sechsgeschossiger Wohnblock am Rand der Erftaue in Grevenbroich wurde 2018 nach generalisierter Karte für Untergrundklasse C bemessen. Die spätere Baugrunderkundung ergab jedoch eine 14 Meter mächtige Wechsellagerung aus Schluff und lockerem Sand mit ausgeprägter Impedanzabnahme in 8 Metern Tiefe – faktisch ein Untergrundtyp D mit Resonanzfrequenz um 1,2 Hertz. Die Mikrozonierung zeigte eine spektrale Plateau-Beschleunigung, die 40 Prozent über dem pauschal angesetzten Wert lag. Wäre dieser Nachweis vor der Gründungsplanung erfolgt, hätte man entweder die Bewehrung anpassen oder eine Kombination mit Tiefengründung wählen müssen. Im Nachhinein musste die Bodenplatte mit erheblichem Aufwand ertüchtigt werden. Solche Fälle sind in Grevenbroich keine Seltenheit, weil die quartären Sedimentfüllungen räumlich stark variieren und die DIN 4149-konforme Zuordnung über die Scherwellengeschwindigkeit vs30 allein die Resonanzphänomene nicht abbildet. Die Mikrozonierung schließt genau diese Lücke zwischen Normvereinfachung und realem Untergrundverhalten.
Referenznormen
DIN EN 1998-1:2010 + NA:2021-07 (Eurocode 8, nationaler Anhang Deutschland), DIN 4150-1:2022-06 (Erschütterungen im Bauwesen – Grundsätze), DIN 18187-3 (Zyklischer Triaxialversuch – Boden)
Zugehörige Fachleistungen
Geophysikalische Feldmessung
Aktive und passive Rayleigh-Wellen-Verfahren (MASW, Mikrotremor-Array) zur Bestimmung des vs-Profils bis zum seismischen Felshorizont in 80 bis 120 Metern Tiefe.
Dynamische Laborversuche
Resonant-Column- und zyklische Triaxialversuche an ungestörten Proben zur Ermittlung der scherdehnungsabhängigen Steifigkeits- und Dämpfungskurven nach DIN 18187-3.
Standortspezifische Antwortspektren
Numerische 1D- und 2D-Wellenausbreitungsanalysen mit Ausgabe des elastischen Antwortspektrums, der Bodenverstärkungsfaktoren und der Mikrozonenkarte für das Baufeld.
Typische Parameter
Fragen und Antworten
Wann ist eine seismische Mikrozonierung in Grevenbroich verpflichtend?
Eine rechtliche Verpflichtung besteht nicht automatisch, aber die DIN EN 1998-1/NA fordert bei Bauwerken der Bedeutungskategorie III und IV sowie bei nachgewiesener Untergrundklasse D oder S1 eine standortspezifische Untersuchung. In Grevenbroich mit seinen mächtigen Lockersedimenten raten wir ab einer Gebäudehöhe von fünf Geschossen oder bei sensibler Infrastruktur dazu.
Was kostet eine seismische Mikrozonierung für ein Grundstück in Grevenbroich?
Die Kosten liegen je nach erforderlicher Untersuchungstiefe und Methodenkombination zwischen 3.890 Euro und 13.660 Euro. Der Preis hängt davon ab, ob nur eine 1D-Analyse mit vorhandenen Bohrprofilen ausreicht oder ob zusätzliche MASW-Profile und dynamische Laborversuche notwendig werden.
Welchen Vorteil bringt die Mikrozonierung gegenüber der Baugrundkarte nach DIN EN 1998-1?
Die normative Karte ordnet den Untergrund pauschal einer Klasse zu und setzt ein genormtes Spektrum an. Die Mikrozonierung berechnet das Spektrum hingegen aus dem realen Schichtprofil und den gemessenen dynamischen Bodenkennwerten – in Grevenbroich kann das Spektrum dadurch deutlich breiter oder schmaler ausfallen, was die Bemessung sicherer und oft wirtschaftlicher macht. Mehr Info.
