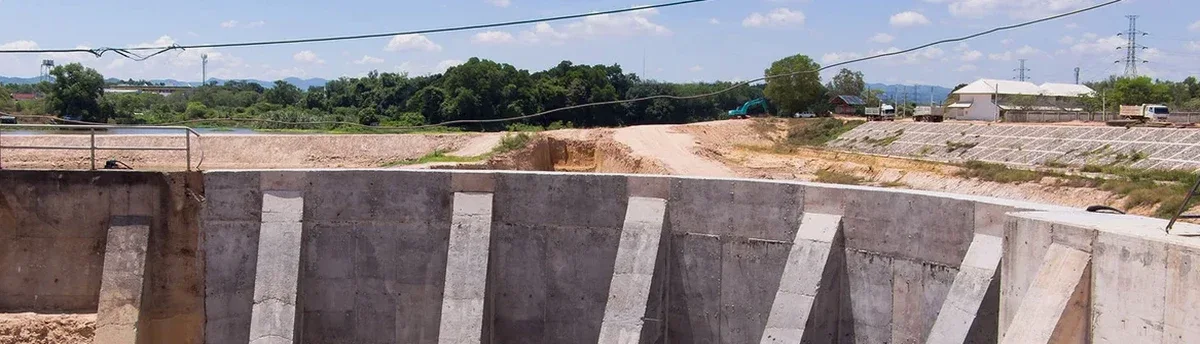

Grevenbroich hat sich von einer mittelalterlichen Burgsiedlung zu einem Zentrum der Energiewirtschaft entwickelt. Was heute auf rund 102 Quadratkilometern wächst, steht auf einem Untergrund, der vom jahrzehntelangen Braunkohleabbau geprägt ist. Die geotechnische Baugrubenüberwachung ist hier kein Standardprogramm von der Stange. Verfüllte Tagebaurestlöcher, schwankende Grundwasserstände durch Sümpfungsmaßnahmen und teils mächtige Lösslehmschichten verlangen eine Messstrategie, die mit den lokalen Besonderheiten vertraut ist. Unser Team kombiniert klassische geodätische Kontrollen mit inklinometrischen Messungen und Porenwasserdrucküberwachung, um Verformungen frühzeitig zu erkennen. Wer in Grevenbroich tiefer gräbt, braucht mehr als nur einen Bauzaun – er braucht belastbare Daten, die bei Bauherren und Prüfstatikern gleichermaßen ankommen.
In Grevenbroich messen wir nicht nur Millimeter – wir interpretieren, was der Boden unter der Sohle wirklich vorhat.
Ablauf und Umfang
Örtliche Baugrundfaktoren
In Grevenbroich sehen wir immer wieder, dass Bauherren die Setzungsmulde unterschätzen, die sich hinter einer offenen Spundwand im Löss aufbaut. Während die Verbauwand selbst kaum nachgibt, sackt der Boden im Hinterland schleichend ab – und mit ihm die Straße oder das Nachbargebäude. Ein rein visuelles Monitoring erfasst diesen Effekt erst, wenn die Schäden bereits da sind. Deshalb installieren wir an kritischen Punkten tiefe Extensometer und beobachten die vertikale Dehnung im Bodenkörper. Ein weiteres lokales Risiko sind hydraulische Grundbrüche in Bereichen, wo unter dem Aushub gespanntes Grundwasser aus den Kiesen der Hauptterrasse ansteht. Ohne kontinuierliche Porenwasserdruckmessung in der Sohle läuft man hier sehenden Auges in eine Katastrophe. Unsere Messtechnik liefert die Datenbasis, um Gegenmaßnahmen wie eine Grundwasserentspannung rechtzeitig einzuleiten.
Referenznormen
DIN 4123:2013-04 – Ausschachtungen, Gründungen und Unterfangungen im Bereich bestehender Gebäude, DIN EN 1997-1:2014-03 (Eurocode 7) – Entwurf, Berechnung und Bemessung in der Geotechnik, DIN 1054:2021-04 – Baugrund – Sicherheitsnachweise im Erd- und Grundbau
Zugehörige Fachleistungen
Verbauwand-Monitoring
Inklinometermessungen in Trägerbohlwänden und Spundwänden, kombiniert mit geodätischer Kopfpunktkontrolle. Tägliche Auswertung der Verformungsgeschwindigkeit.
Setzungs- und Erschütterungsmessung
Präzisionsnivellement an Setzungsbolzen, Schwingungsmessungen nach DIN 4150 an angrenzender Bebauung. Besonders geeignet für innerstädtische Baulücken in Grevenbroich.
Grundwasser-Monitoring
Automatische Datenlogger in Grundwassermessstellen, Porenwasserdruckgeber unter der Baugrubensohle. Kontinuierliche Überwachung mit Alarmierungsfunktion bei Schwellenwertüberschreitung.
Typische Parameter
Fragen und Antworten
Ab wann ist eine geotechnische Baugrubenüberwachung in Grevenbroich vorgeschrieben?
Sobald die Baugrube tiefer als 5 Meter reicht oder bestehende Bebauung im Einflussbereich steht, verlangt die DIN 4123 in Verbindung mit dem Eurocode 7 ein messtechnisches Überwachungsprogramm. In Grevenbroich empfehlen wir aufgrund der setzungsempfindlichen Lössböden auch bei geringeren Tiefen ein Monitoring, wenn Nachbarbauwerke älter als 50 Jahre sind.
Welche Kosten entstehen für die Baugrubenüberwachung bei einem typischen Mehrfamilienhaus?
Für ein dreimonatiges Monitoring mit wöchentlichen Setzungsmessungen, monatlichen Inklinometermessungen und automatischer Grundwasseraufzeichnung liegen die Kosten je nach Umfang zwischen €780 und €2.540. Der genaue Betrag richtet sich nach der Anzahl der Messpunkte und der erforderlichen Messfrequenz.
Wie dokumentieren Sie die Messergebnisse für das Bauordnungsamt?
Wir erstellen bei jeder Messkampagne ein datiertes Protokoll mit den Rohdaten, der ausgewerteten Verformungsgeschwindigkeit und einem grafischen Zeit-Setzungs-Diagramm. Zum Projektabschluss fassen wir alle Messreihen in einem behördentauglichen Bericht zusammen, der die Standsicherheit der Baugrube und die Unversehrtheit der Nachbarbebauung belegt.
Können Sie kurzfristig einspringen, wenn der Bauleiter unerwartete Risse an der Straße meldet?
Ja, das gehört zu unserem Standard. Wir rücken innerhalb von 24 Stunden mit einem Nivellier und Setzungsbolzen an, um den Ist-Zustand zu dokumentieren. Parallel prüfen wir die vorhandenen Inklinometerdaten auf Auffälligkeiten. Diese schnelle Reaktion hat in Grevenbroich schon mehrfach geholfen, Beweissicherungsprobleme zu vermeiden. Mehr Info.
