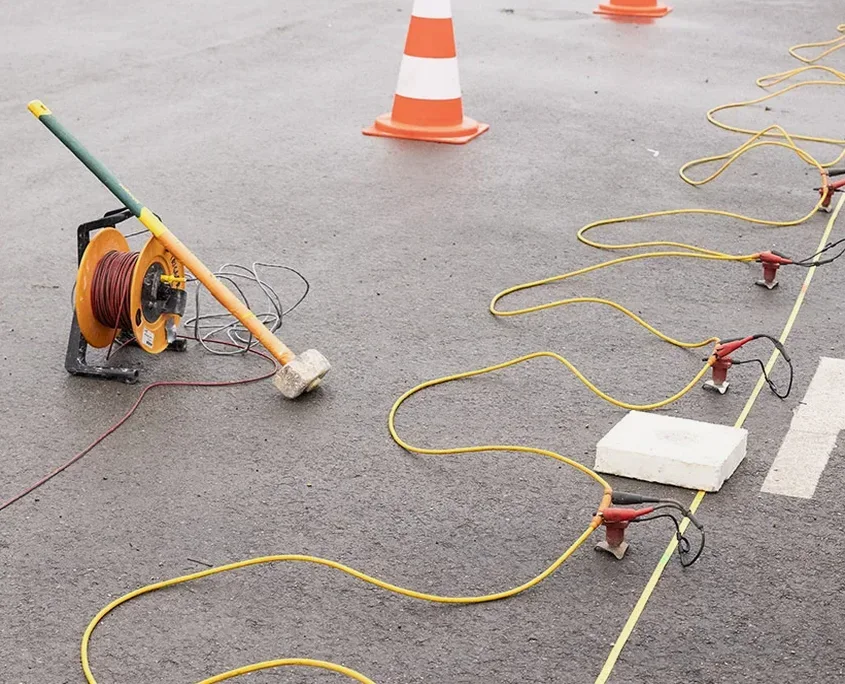

Der Seismograph wird auf dem sandigen Lehm am Rande der rekultivierten Tagebaufläche aufgebaut, die Schersonden werden in den Boden gerammt. In Grevenbroich, wo der jahrhundertelange Braunkohleabbau die Geologie der Region umgekrempelt hat, ist eine Bodenverflüssigungsanalyse kein akademisches Gedankenspiel, sondern eine handfeste Notwendigkeit. Die Stadt mit ihren rund 64.000 Einwohnern liegt in der Niederrheinischen Bucht, einer tektonisch aktiven Zone mit einer nicht zu unterschätzenden Erdbebengefährdung, was in der DIN EN 1998-5/NA explizit adressiert wird. Unser Team rückt mit dem kompletten Gerätepark an – vom CPT-Versuch zur Ermittlung des in-situ Spitzenwiderstands bis hin zu Laboranalysen nach DIN 18126, um die Korngrößenverteilung der kritischen Fraktionen zu bestimmen. Wir kombinieren die Feldmessung mit der Korngrößenanalyse im Labor, um die Verflüssigungswahrscheinlichkeit präzise abzuschätzen.
In Grevenbroichs sandigem Untergrund kann ein Starkbeben den Boden in wenigen Sekunden in eine Suspension verwandeln – das ist messbare Physik, keine Panikmache.
Ablauf und Umfang
Örtliche Baugrundfaktoren
In Grevenbroich sehen wir oft, dass bei der Baugrunderkundung für Neubaugebiete auf ehemaligen Tagebauflächen der Fokus auf der Tragfähigkeit liegt, während die Erdbebensicherheit unter den Tisch fällt. Ein Fehler, denn die Wiederauffüllungen und die natürlich anstehenden Terrassensande der Erft können bei einem Bemessungserdbeben der Magnitude 6 oder höher in einen verflüssigungsgefährdeten Zustand geraten. Die Folgen sind dramatisch: Setzungen von mehreren Dezimetern, Grundbruch unter Fundamenten oder seitliches Ausfließen des Bodens unter Stützmauern und Böschungen. Besonders tückisch ist die Situation in der Nähe von Altrheinarmen und der Erft, wo ein oberflächennaher Grundwasserstand die effektiven Spannungen ohnehin reduziert. Unser Credo für Grevenbroich: Lieber eine Bodenverflüssigungsanalyse zu viel beauftragen als ein Bauwerk auf einem Boden zu errichten, der bei dynamischer Last seine Festigkeit verliert.
Videomaterial
Referenznormen
DIN EN 1998-5:2010-12 + NA:2021-07 – Eurocode 8: Auslegung von Bauwerken gegen Erdbeben, Teil 5: Gründungen, Stützbauwerke und geotechnische Aspekte, DIN EN 1998-1/NA:2021-07 – Nationaler Anhang zu Eurocode 8, Teil 1 mit seismischen Einwirkungsannahmen für Deutschland, DIN EN ISO 22476-1 – Geotechnische Erkundung und Untersuchung – Felduntersuchungen – Teil 1: Drucksondierungen (CPT), DIN 18126 – Baugrund, Untersuchung von Bodenproben – Bestimmung der Dichte nichtbindiger Böden bei lockerster und dichtester Lagerung, DIN 18123 – Baugrund, Untersuchung von Bodenproben – Bestimmung der Korngrößenverteilung
Zugehörige Fachleistungen
Screening-Untersuchung
Erste Stufe der Bodenverflüssigungsanalyse. Wir sichten Bohrprofile, Schichtenverzeichnisse und Grundwasserdaten auf verflüssigungsrelevante Horizonte. Ergänzt wird das durch eine Korngrößenanalyse der verdächtigen Schichten im Labor nach DIN 18123. Ergebnis ist eine qualitative Gefährdungseinstufung nach DIN EN 1998-5.
Numerischer Verflüssigungsnachweis
Quantitative Bewertung des Verflüssigungspotenzials auf Basis von CPT-Sondierungen. Wir berechnen den zyklischen Widerstand CRR und die zyklische Einwirkung CSR für das Bemessungserdbeben. Der Sicherheitsfaktor gegen Verflüssigung wird für jeden Meter Tiefe ausgewiesen. Für kritische Abschnitte empfehlen wir Baugrundverbesserungen.
Zyklischer Triaxialversuch
Höchste Stufe der Analyse: Wir entnehmen ungestörte Proben aus den verdächtigen Sanden in Grevenbroich und prüfen sie im Labor unter zyklischer Belastung. Der Versuch simuliert die Erdbebenbeanspruchung und misst den Porenwasserdruckaufbau. Damit lässt sich die Verflüssigungsneigung direkt und mit geringer Modellunsicherheit bestimmen.
Typische Parameter
Fragen und Antworten
Ist eine Bodenverflüssigungsanalyse für mein Grundstück in Grevenbroich überhaupt nötig?
Die Notwendigkeit hängt von der Erdbebenzone nach DIN EN 1998-1/NA und der Baugrundsituation ab. Grevenbroich liegt in der Niederrheinischen Bucht, die als seismisch aktiv gilt. Wenn Ihr Baugrund aus locker gelagerten Sanden oder Auffüllungen mit hohem Grundwasserstand besteht – typisch für die Erftaue und ehemalige Tagebauflächen –, ist eine Bodenverflüssigungsanalyse dringend zu empfehlen. Bei Bauvorhaben ab der geotechnischen Kategorie 2 nach EC 7 ist sie meist ohnehin gefordert.
Mit welchen Kosten muss ich für eine Bodenverflüssigungsanalyse in Grevenbroich rechnen?
Die Kosten einer Bodenverflüssigungsanalyse in Grevenbroich liegen typischerweise zwischen €2.600 und €3.240, abhängig vom Umfang. Ein Screening mit Sichtung vorhandener Daten und einer einfachen Korngrößenanalyse liegt am unteren Ende der Spanne. Ein vollständiger numerischer Nachweis mit CPT-Sondierungen und zyklischen Triaxialversuchen erreicht den oberen Bereich. Wir erstellen Ihnen gern ein detailliertes Angebot nach Akteneinsicht.
Was passiert, wenn der Boden als verflüssigungsgefährdet eingestuft wird?
Das bedeutet nicht das Ende des Projekts, sondern den Start der Planung von Gegenmaßnahmen. Typische Verfahren sind Tiefenverdichtung durch Rütteldruckverdichtung oder die Anordnung von Schottersäulen zur Ableitung des Porenwasserdrucks. Auch eine Tiefgründung mit Pfählen, die in tragfähige Schichten unterhalb der verflüssigungsgefährdeten Zone einbindet, ist eine Option. Wir bewerten die Wirksamkeit der Maßnahmen mit einer erneuten Analyse des verbesserten Zustands.
