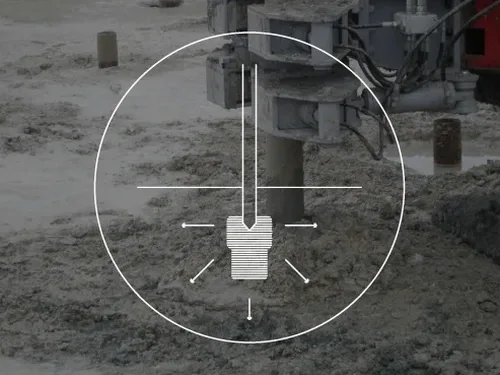

In einem Gewerbepark am Rande von Grevenbroich, wo schluffige Auenlehme die Lasten einer neuen Logistikhalle aufnehmen sollten, zeigte die Baugrundvorerkundung ein heterogenes Bild. Die locker gelagerten, teils organischen Schichten der Erftniederung machten eine tiefreichende Bodenverbesserung unumgänglich. Hier setzt die rechnerische Bemessung der Rütteldruckverdichtung an, die weit über ein simples Verdichtungsraster hinausgeht. Wir kombinieren die Ergebnisse aus der Korngrößenanalyse mit Drucksondierungen, um den Porenwasserdruckabbau während der Verdichtung zuverlässig vorherzusagen. Die Bemessung berücksichtigt die Kornzertrümmerung an den quarzreichen Rheinterrassenkiesen, die den Untergrund in Grevenbroich prägen, und liefert ein auf die lokale Geologie kalibriertes Arbeitsdiagramm.
Eine präzise Rütteldruckverdichtungs-Bemessung verhindert die gefürchteten Nachsetzungen in den heterogenen Erft-Ablagerungen Grevenbroichs und sichert die Gebrauchstauglichkeit der Gründung für Jahrzehnte.
Ablauf und Umfang
Örtliche Baugrundfaktoren
Die Geologie Grevenbroichs wird von den Ablagerungen der Erft und den mächtigen Terrassenkiesen des Rheins bestimmt, unterbrochen von anthropogenen Auffüllungen des Braunkohletagebaus. In den grundwassernahen Auenbereichen, wo der Flurabstand oft weniger als 2 Meter beträgt, erzeugt die Rütteldruckverdichtung einen temporären Porenwasserüberdruck, der bei falscher Bemessung zu hydraulischen Grundbrüchen in angrenzenden Böschungen führen kann. Die locker gelagerten mittel- bis grobsandigen Kiese neigen unter dynamischer Anregung zur Kornumlagerung; eine zu geringe Energieeinbringung lässt hingegen die gewünschte Tiefenwirkung ausbleiben. Deshalb kalibrieren wir das Verdichtungsraster anhand der Lagerungsdichte aus den Sondierungen und begrenzen den Spülwassereinsatz streng, um Erosion in den feinsandigen Lagen zu vermeiden. In den Tagebaurandzonen mit verkippten Böden ist eine verdichtungsbegleitende Setzungsmessung nach DIN 4107 obligatorisch, um unerwartete Sackungen frühzeitig zu erkennen, bevor die Bodenplatte betoniert wird.
Referenznormen
DIN 4094: Baugrund – Felduntersuchungen, DIN EN 1997-1: Eurocode 7 – Entwurf, Berechnung und Bemessung in der Geotechnik, DIN 4107: Setzungsbeobachtungen an Bauwerken, Merkblatt über Bodenverfestigungen und Bodenverbesserungen des Arbeitskreises Baugrundverbesserung
Zugehörige Fachleistungen
Geotechnische Vorerkundung & Verdichtbarkeitsstudie
Durchführung von Ramm- und Drucksondierungen (CPT) zur Bestimmung der Lagerungsdichte. Bewertung der Kornverteilung und Bestimmung der Verdichtbarkeitsklasse nach DIN 18196, um die Eignung des Rütteldruckverfahrens für die anstehenden Terrassenkiese und Auenlehme in Grevenbroich sicherzustellen.
Rechnerische Bemessung des Rüttelrasters
Numerische Simulation der Tiefenverdichtung mit Festlegung von Rastergeometrie, Rüttelpunktabständen, Schleusenzeiten und Energieeintrag. Erstellung von Arbeitsdiagrammen, die den Zusammenhang zwischen Tiefe, Wasserdruck und erforderlicher Verdichtungsenergie für den spezifischen Baugrund abbilden.
Qualitätssicherung & Abnahmeprüfung
Verdichtungskontrolle mittels schwerer Rammsondierung (DPH) und statischen Plattendruckversuchen. Dokumentation der erreichten Lagerungsdichte und des Verformungsmoduls Ev2 in einem Prüfbericht, der die Konformität mit den Bemessungsvorgaben und der EN 1997-1 bestätigt.
Typische Parameter
Fragen und Antworten
Was kostet die Bemessung einer Rütteldruckverdichtung für ein Grundstück in Grevenbroich?
Die Kosten für die vollständige Bemessung inklusive der erforderlichen Baugrunderkundung liegen in Grevenbroich je nach Flächengröße und Sondieraufwand zwischen €1.520 und €5.300. Enthalten sind die Drucksondierungen, die Laborversuche zur Kornverteilung, die rechnerische Auslegung des Rüttelrasters sowie der abschließende Prüfbericht.
Bis zu welcher Tiefe kann die Rütteldruckverdichtung in den Rheinterrassenkiesen Grevenbroichs eingesetzt werden?
Mit den üblichen Tiefenrüttlern erreichen wir in den Terrassenkiesen und verfüllten Tagebaubereichen Verdichtungstiefen von 10 bis 15 Metern. Die genaue Tiefenreichweite wird vorab durch CPT-Sondierungen bestimmt und in der Bemessung auf die Mächtigkeit der locker gelagerten Schichten abgestimmt, um eine durchgehende Verdichtung bis zum tragfähigen Horizont sicherzustellen.
Wie wird der Erfolg der Verdichtung in den schluffigen Auenböden Grevenbroichs nachgewiesen?
Der Nachweis erfolgt über ein abgestuftes Prüfprogramm: Vor und nach der Verdichtung werden schwere Rammsondierungen (DPH) durchgeführt, um die Zunahme der Schlagzahlen zu dokumentieren. Ergänzend setzen wir statische Plattendruckversuche ein, um den geforderten Verformungsmodul Ev2 zu verifizieren. Bei kritischen Bauwerken in der Erftniederung kommen zusätzlich Porenwasserdruckmessungen zum Einsatz.
Welche Risiken bestehen bei der Rütteldruckverdichtung in grundwassernahen Bereichen der Erftaue?
Das Hauptrisiko ist der Aufbau von Porenwasserüberdruck, der die effektive Spannung reduziert und die Verdichtungswirkung mindert. In der grundwassernahen Erftaue dosieren wir den Spülwassereinsatz präzise und überwachen die Porenwasserdrücke mit Piezometern. So stellen wir sicher, dass der Überdruck kontrolliert abgebaut wird und keine Bodenverflüssigung in angrenzenden Bereichen entsteht.
Welche Normen sind für die Bemessung der Rütteldruckverdichtung in Deutschland maßgebend?
Die Bemessung folgt den Vorgaben der DIN 4094 für die Baugrunderkundung und des Eurocode 7 (DIN EN 1997-1) für die geotechnische Bemessung. Für die Setzungsprognose und Kontrollmessungen greifen wir auf die DIN 4107 zurück. Zusätzlich berücksichtigen wir die Empfehlungen des Arbeitskreises Baugrundverbesserung der Deutschen Gesellschaft für Geotechnik.
