Bei der Erweiterung eines Produktionsgebäudes im Industriegebiet Ost von Grevenbroich standen wir vor einer typischen Herausforderung: Der Baugrund unter den geplanten Hallenflächen zeigte auf den ersten drei Metern eine sehr heterogene Auffüllung, darunter folgten die für das Rheintal charakteristischen wechsellagernden Sande und Kiese. Eine klassische Einzelfundamentlösung hätte zu ungleichen Setzungen geführt. Genau solche Fälle zeigen, wie entscheidend eine durchdachte Plattengründungsbemessung ist. Wir betrachten die Boden-Bauwerk-Interaktion nicht isoliert, sondern binden die lokalen Steifigkeitsverhältnisse von Anfang an in das Berechnungsmodell ein. Gerade in Grevenbroich, wo die Erft und der Tagebau die Untergrundverhältnisse über Jahrzehnte geprägt haben, reicht ein Standardansatz selten aus. Unsere Arbeit beginnt daher immer mit einer detaillierten Baugrunderkundung, bevor wir das Bettungsmodulverfahren oder die Finite-Elemente-Methode ansetzen. So vermeiden wir böse Überraschungen beim Aushub.
Eine wirtschaftliche Plattengründung steht und fällt mit der Qualität des Baugrundmodells – besonders in einem vom Tagebau geprägten Gebiet wie Grevenbroich.
Ablauf und Umfang
Örtliche Baugrundfaktoren
Ein Wohnhaus in Laach und ein Gewerbebau in Wevelinghoven – beide in Grevenbroich, aber mit völlig unterschiedlichen Risikoprofilen. In Laach, nahe der rekultivierten Flächen, finden wir oft anthropogen veränderte Böden mit unvorhersehbaren Steifigkeitssprüngen. In Wevelinghoven dominiert dagegen eine mächtige Lösslehmschicht, die bei ungenügender Bemessung zu lang anhaltenden Konsolidierungssetzungen neigt. Das größte Risiko bei der Plattengründungsbemessung ist die Unterschätzung der Baugrundinhomogenität. Wer hier mit einem konstanten Bettungsmodul über die gesamte Plattenfläche rechnet, programmiert Bauschäden vor. Wir legen deshalb besonderen Wert auf die Identifikation von lokalen Schwächezonen, etwa alten Bachläufen oder verfüllten Kiesgruben. Ein verformungsarmer Verbund zwischen Platte und Untergrund ist das Ziel. Nur so lassen sich die Zwängungen aus differentiellen Setzungen sicher beherrschen und teure Instandsetzungen vermeiden.
Referenznormen
DIN EN 1997-1:2014-03 – Entwurf, Berechnung und Bemessung in der Geotechnik, DIN 1054:2010-12 – Baugrund – Sicherheitsnachweise im Erd- und Grundbau, DIN EN 1992-1-1:2011-01 – Bemessung und Konstruktion von Stahlbetonbauten, DIN 4019:2015-05 – Baugrund – Setzungsberechnungen
Zugehörige Fachleistungen
Baugrundbeurteilung und Kennwertermittlung
Aufstellung eines wirklichkeitsnahen Baugrundmodells auf Basis von Feld- und Laborversuchen. Wir bestimmen Steifemoduln, Scherparameter und Bettungsziffern spezifisch für die anstehenden Grevenbroicher Terrassenablagerungen.
FEM-gestützte Bemessung
Numerische Simulation der Bodenplatte unter Berücksichtigung des nichtlinearen Materialverhaltens des Bodens. Wir modellieren neben den vertikalen Lasten auch Zwangsspannungen aus Temperatur und Schwinden des Betons.
Setzungsprognose und Bewehrungsführung

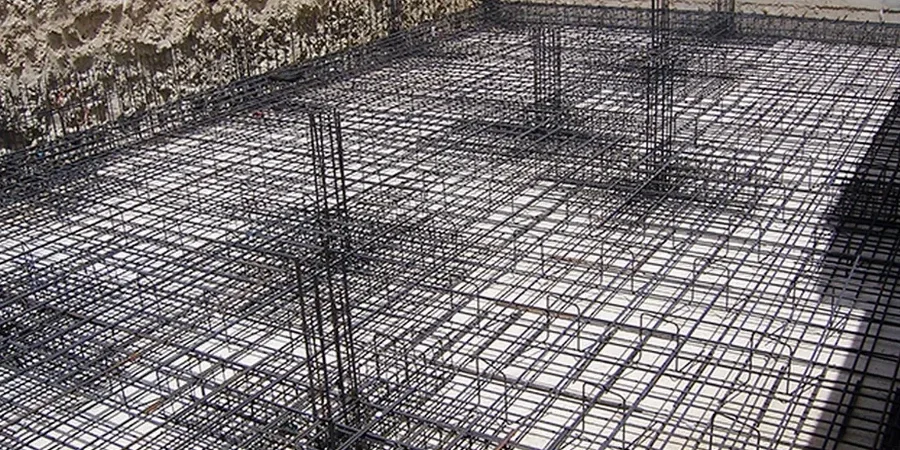

Detaillierte Berechnung der zu erwartenden Setzungsmulde und Ableitung einer robusten Bewehrungsführung. Wir optimieren die Plattendicke und die Stahlmengen, um eine dauerhafte und wirtschaftliche Lösung zu erreichen.
Typische Parameter
Fragen und Antworten
Wann ist in Grevenbroich eine Plattengründung sinnvoller als Einzelfundamente?
Sobald die anstehenden Böden zu Setzungsdifferenzen neigen, was bei den hiesigen Lössböden und wechselnden Auffüllungen oft der Fall ist. Die durchlaufende Stahlbetonplatte verteilt die Lasten und überbrückt lokale Schwachstellen. Auch bei hohen Grundwasserständen, wie sie in Teilen Grevenbroichs auftreten, bietet die geschlossene Platte Vorteile gegenüber Streifenfundamenten mit aufwändiger Dränage.
Was kostet eine Plattengründungsbemessung für ein Einfamilienhaus?
Für ein typisches Einfamilienhaus in Grevenbroich mit rund 120 m² Grundfläche bewegen sich die Ingenieurhonorare für die statische Berechnung und die Plattenbemessung je nach Komplexität des Baugrunds zwischen €980 und €3.920. Entscheidend ist der Umfang der erforderlichen Baugrunduntersuchungen, die separat abgerechnet werden.
Wie wird die Gefahr von Schwindrissen in der Bodenplatte berücksichtigt?
Die Rissbreitenbegrenzung führen wir nach DIN EN 1992-1-1. Wir legen die Bewehrung so aus, dass die zu erwartenden Zwangsspannungen aus dem Abfließen der Hydratationswärme und dem langfristigen Schwinden des Betons sicher aufgenommen werden. Eine weiße Wanne erfordert dabei strengere Nachweise als eine konventionelle Abdichtung.
Welche Rolle spielt der Bettungsmodul bei der Berechnung?
Eine zentrale, aber oft unterschätzte. Der Bettungsmodul ist keine Bodenkonstante, sondern eine abgeleitete Größe, die von der Plattensteifigkeit, der Lastverteilung und der Baugrundschichtung abhängt. Wir ermitteln ihn iterativ mit der Finite-Elemente-Methode, um das Verformungsverhalten der Platte korrekt abzubilden und eine Unterbemessung zu vermeiden. Mehr Info.
